UPS电源旁路供电是什么？UPS电源旁路隔离变压器的工作原理和功能

以下是对 UPS 电源旁路供电以及 UPS 电源旁路隔离变压器的工作原理和功能的介绍：

UPS 电源旁路供电

UPS 电源旁路供电是指在 UPS 系统中，当出现某些特定情况时，负载由市电等旁路电源直接供电，而不再经过 UPS 的逆变器等环节。具体情况如下5：

• 逆变器故障：当逆变器出现如过温、短路、输出电压异常等故障时，为避免损坏并保证负载持续供电，UPS 会自动切换到旁路供电模式，由旁路电源为负载提供电力。

• 过载情况：当负载超过了逆变器的承受范围，超出其输出能力时，逆变器可能无法正常工作，此时 UPS 会将负载切换到旁路电源，确保负载能继续获得电力供应。

• 维护需求：在对 UPS 进行定期维护或检修时，为了能在不断电的情况下进行操作，也会将负载切换到旁路供电，使 UPS 内部与负载隔离，方便维护人员安全地进行维护工作。

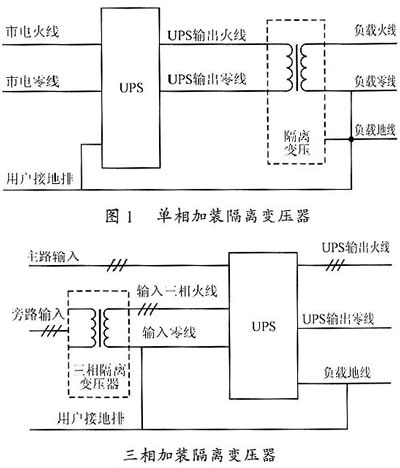

UPS 电源旁路隔离变压器的工作原理和功能

• 工作原理

• 电磁感应基础：和普通变压器一样，基于电磁感应原理。初级绕组接入交流电源后，交变电流在铁芯中产生交变磁场。根据电磁感应定律，交变磁场会在次级绕组中感应出交变电动势，从而在次级侧产生相应的交流电压。

• 电气隔离实现：初级绕组和次级绕组之间通过铁芯进行电磁耦合，但绕组之间有良好的绝缘。这使得输入和输出电路在电气上相互隔离，即初级侧和次级侧没有直接的电气连接，只有电磁联系。

• 功能

• 电气隔离保障：将 UPS 旁路电源与负载彻底隔离，使负载侧电路不受旁路电源侧电路电气干扰。能有效阻挡电网中的共模干扰、差模干扰、谐波、尖峰脉冲等，防止这些干扰进入负载设备，提高设备运行稳定性，保护设备免受电气干扰损坏。

• 电压匹配调节：可将输入的旁路电源电压转换为适合负载的电压等级。不同负载设备可能需要不同的电压，如有些需 220V，有些需 380V 等，旁路隔离变压器可将市电等旁路电源的电压变换为负载所需电压，确保负载正常工作。

• 故障保护作用：当 UPS 系统或负载出现短路、过载等故障时，其短路阻抗能限制短路电流大小。延缓短路电流对 UPS 主机、负载设备和变压器自身的冲击，为保护装置动作提供时间，避免设备因过大电流而损坏。

• 谐波抑制功能：电力系统中存在各种谐波，旁路隔离变压器可对一定频率范围内的谐波进行抑制和衰减。使输出到负载的电源波形更接近正弦波，减少谐波对负载设备的不良影响，提高供电质量，保证负载设备正常运行。
