SBW补偿式电力稳压器原理和图纸

SBW补偿式电力稳压器原理:

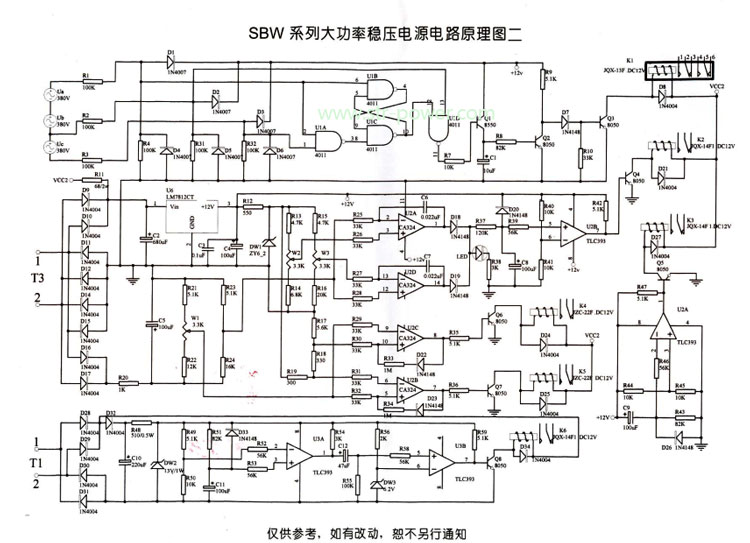

SBW 系列稳压器由补偿电路、检测电路、控制电路及操作电路组成,如图一所示,其 中补偿电路、检测电路、控制电路组成了输出电压的自动补偿系统。 补偿电路由补偿变压器T2 和带有伺服电机及减速传动的调压变压器TA 组成,其输出 电压自动补偿原理以A 相为例简述如下:由图二可知,当不计补偿变压器阻抗压降时,则 有:


UAO=UAi ±△U

式中:UAi 为稳压器A 相输入电压;


          △U 为稳压器A 相补偿电压;

          UAO 为稳压器A 相输出电压。


当输入电压UAi 变化或者由负载扰动而引起输出压UAO 变化时,则检测电路从稳压 器输出端取得采样信号,而给出控制指令使伺服电机驱动碳刷在调压器线圈表面作往复滑 动,调节其输出电压的大小,从而改变了补偿变压器的补偿电压△U 的方向和大小,以实 现自动保持稳压器输出电压UAO 的稳定不变。


稳压器主要部件功能简介:

1、补偿变压器(T2)   补偿变压器(T2)是一台可改变电压的三相干式变压器。

2 、调压变压器(TA): 调压变压器是一台由伺服电机驱动三对对称滑动碳刷的三相自耦变压器。伺服电机经链条带动碳刷沿自耦变压器圆筒式绕组的裸露部分(滑道)滑动时,能平稳调节二次电压△ U(补偿电压)维持输出电压稳定。

3、控制电路: 控制电路由相序检测电路、电压检测电路和自启动电路三部分所组成。相序检测电路 是由与非门CD4011、继电器K1 组成相位识别电路,当输入相线相序正确或不正确时,继 电器K1 不吸合或吸合来调整伺服电机的相序,使其均能正常运转。

电压检测电路是由采样、整流、滤波、稳压及经电压比较后给出控制指令驱动伺服电机正转、反转或停转的控制电路。 自起动电路的作用是当市电停电后重新来电时,稳压器能自动启动送电,不需人工启动。
