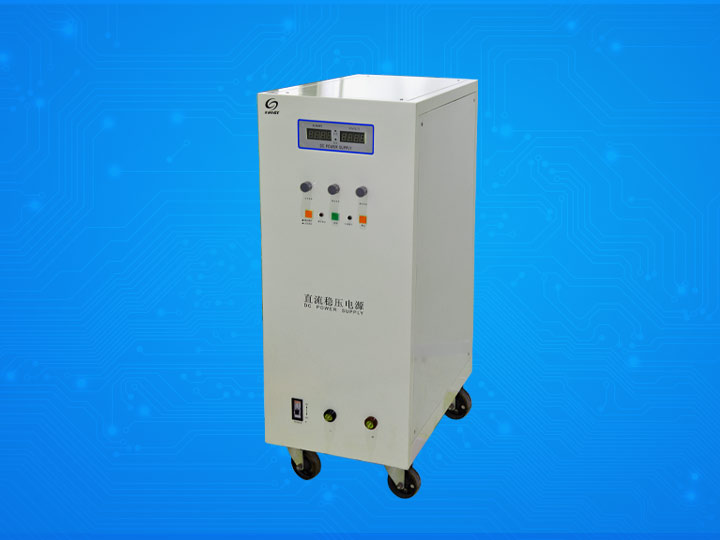

30V100A线性电源

概述：

该直流可调稳压稳流电源产品由变压器降压、整流滤波、基准电源电路、基准电压电路、稳压、稳流比较放大电路、调整电路及稳流取样电路等组成。采用了高性能基准电压源元件及智能的电路控制技术并应用先预稳压后精确调整的工作方式，当输出电压由于电源电压或负载电流变化引起变动时，则变动的信号经稳压取样电路与基准电压相比较，其所得误差信号经比较放大器放大后，对线性调整元件进行精细调节，使之输出高精度的直流电压源。

该直流电源具有工作性能稳定可靠,直流输出纹波小、噪音低、稳压精度高、稳压特性好、响应时间快，保护电路完善的特点。

应用：工业铝箔腐蚀、赋能（化成）、蓄电池制造、高质量电镀、钽电容赋能、电解电容器老练、引线化成以及电阻器、继电器、电机、半导体器件的功率老化生产、大专院校实验室、研究所、邮电通讯和自动化设备上使用。

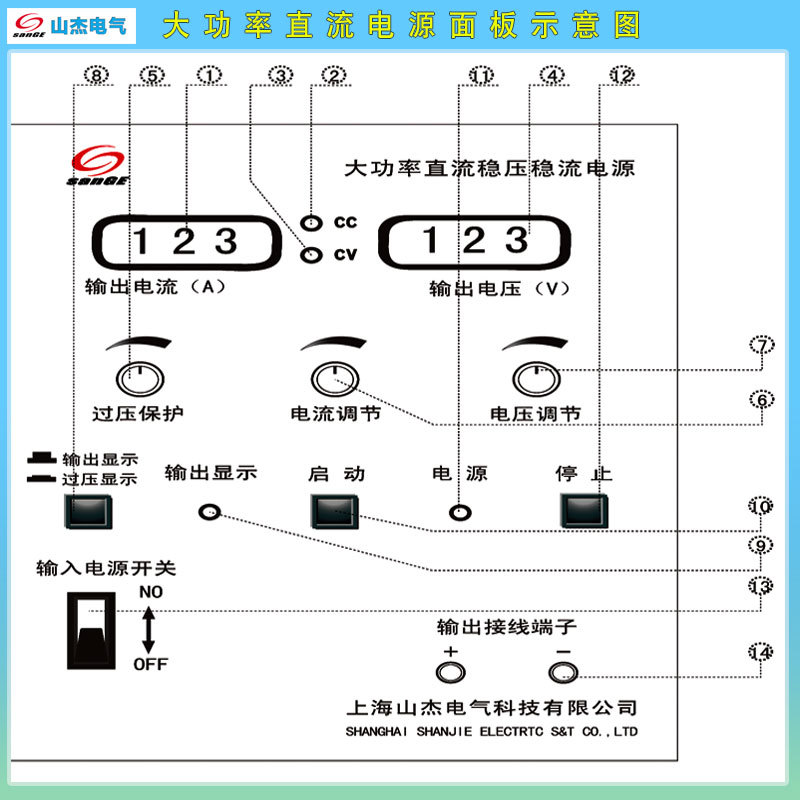

面板说明：

1，输出电流显示，单位：安培（A）。

2，稳流指示灯，当机器工作在稳流状态时，灯点亮。

3，稳压指示灯，当机器工作在稳压状态时，灯点亮。

4，输出电压显示，单位：伏特（V）。

5，过压保护值调节电位器，调节该电位器，设定输出过压保护值，机器输出电压超过该设定值时，机器保护，内部接触器断开，机器无输出。

6，电流调节多圈电位器，此电位器设置输出电流的稳流值。

7，电压调节多圈电位器，此电位器设置输出电压值。

8，过压显示按钮，此按钮为自锁按钮，按下时，输出电压表④显示的是正在设置的过压保护值，再按下时，该按钮释放。,输出电压表④显示的是机器实际的输出电压值。

9，输出显示指示灯。

10，启动按钮，轻按下该按钮，机器启动。

11，电源指示灯。

12，停止按钮，轻按下该按钮，机器停止。

13，输入电源总开关。

14，直流电源输出接线柱。红色为正极，黑色为负极。

基本参数

1，输入电压：AC220V±10 % 50～60Hz

2，输出电压： 0～30V

3，输出电流：100A

4，典型参数：

 30V-100A (最高电压时测量的有效值)

输入电压：AC220V±10%

电源效应： CV≤0.08% CC≤0.1%

负载效应： CV≤0.08% CC≤0.1%

纹波与噪声：CV≤0.08% CC ≤0.1%

温度系数：300PPM/℃ (典型值) (稳压时)

温度系数：500PPM/℃ (典型值) (稳流时)

5，耐压： 1 分钟 2500V

6，绝缘电阻： 2MΩ

7，保护性能：电流限制保护、过压保护、短路保护（短路保护不允许在高压时直接进行正负极的短路）

8，电压显示表指示精度：1 %

9，电流显示表指示精度：1 %

10，使用环境： O～4O℃ ，相对湿度＜80 %，无结露以及无腐蚀性气体。
