产品型号：
产品尺寸：
产品分类：可编程电源
产品描述：可编程电源具有恒压和恒流模式，19“机架安装功能，LIST编程动态输出，内置模拟程控（5V/10V/5K/10K）信号、USB、LAN、CAN、RS-232/485通信接口可选，支持Modbus-RTU和SCPI行业标准通信协议，用户可选择自己需要的协议与通讯模式。

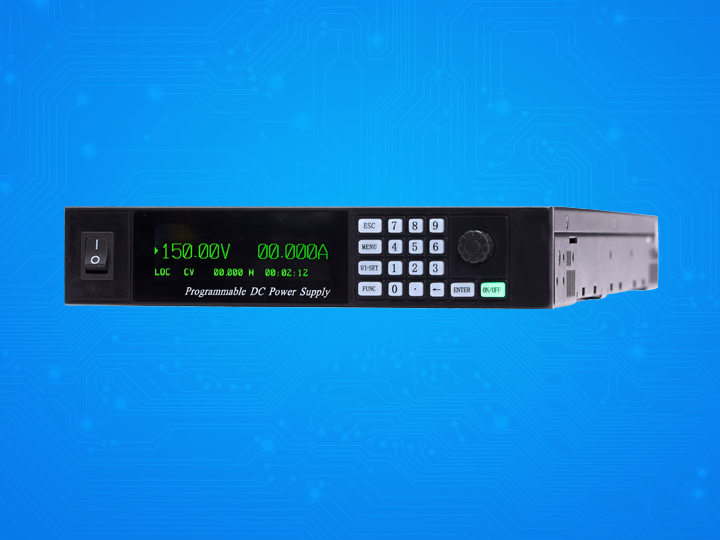

PM系列高精度可编程直流电源是我公司为了满足广大客户的需求推出的一款高品质、高功率密度、多功能的高性价比产品，1U半宽机型最大功率可达1.7KW，本系列产品规格电压最高可到2100V，电流最大可到170A，内置PFC功率因数校正电路，输入电压满足全球电网宽范围应用。
本系列电源具有恒电压（CV）和恒电流(CC)两种工作模式，并在运行模式之间自动切换，还具有内置的用户可设置的恒功率(CP)限制模式，内置模拟程控（5V/10V/5K/10K）信号、USB、LAN、CAN、RS-232/485通信接口可选，支持Modbus-RTU和SCPI行业标准通信协议，用户可根据需要进入菜单选择自己需要的协议与通讯模式。
1, 用于ATE和OEM应用的19“机架安装功能
2, 高分辨率16位ADC和DAC
3, 输入有源功率因数校正 LIST编程动态输出
4, 输出电压高达2100V，电流高达170A
5, CV恒压/CC恒流/CP恒功率运行模式
6, 内置USB、可选配RS-232/485、CAN、LAN、422、模拟量 电压和电流斜率控制
7, OLED显示屏5位显示，支持中、英文双语言菜单切换显示, 支持Modbus-RTU和SCPI行业标准通信协议
8, 最终设置记忆功能；定时器功能
9, 自动启动/安全启动：用户可选择
10,内置远程隔离模拟程序/监控接口(选配)
1 电源开关 ，2 电源输出电压、电流、功率、工作时间、信号状态显示（信号代码见下表）
显示 | 描述 | 显示 | 描述 | |
CC | 恒流模式 | AUTO | 上电自动输出模式（默认ON） | |
CV | 恒压模式 | SAFE | 上电安全输出模式（默认OFF） | |
CP | 恒功率模式 | REM | 远程控制模式 | |
OVP | 过压保护 | LOC | 本地操作模式 | |
OCP | 过流保护 | EXTI | 远程模拟信号电流模式 | |
OPP | 过功率保护 | EXTV | 远程模拟信号电压模式 | |
| 按键锁定（按住编码器旋钮3S后松开解锁） | EXTIV | 远程模拟信号同时控制电压/电流模式 |
3 数字键键与功能键操作区（功能描述见下表）
ESC | 退出/返回键（返回上一级菜单） |
MENU | 菜单按键 |
V/I-SET | 电压/电流设置键 |
FUNC | LIST/AUTO功能快捷键 |
ENTER | 确认键 |
4 编码器旋钮：往里按可以当确认键使用；在电源输出工作时可以旋动旋钮在线调节电压、电流数值；
进入菜单操作界面时可以旋动旋钮选择菜单。
| 600W系列 | ||
PM10-60===10V/60A | PM80-7.5===80V/7.5A | PM500-1.2===500V/1.2A |
PM20-30===20V/30A | PM100-6===100V/6A | PM600-1====600V/1A |
PM30-20===30V/20A | PM150-4===150V/4A | PM1000-0.6==1000V/0.6A |
PM40-15===40V/15A | PM200-3===200V/3A | PM1200-0.5==1200V/0.5A |
PM50-12===50V/12A | PM300-2===300V/2A | PM1500-0.5==1500V/0.5A |
PM60-10===60V/10A | PM400-1.5==400V/1.5A | PM2000-0.3==2000V/0.3A |
| 1000W系列 | ||
PM10-100==10V/100A | PM80-13====80V/13A | PM500-2====500V/2A |
PM20-50===20V/50A | PM100-10===100V/10A | PM600-1.7===600V/1.7A |
PM30-35===30V/35A | PM150-7====150V/7A | PM1000-1===1000V/1A |
PM40-25===40V/25A | PM200-5====200V/5A | PM1200-1===1200V/1A |
PM50-20===50V/20A | PM300-3.5===300V/3.5A | PM1500-0.7==1500V/0.7A |
PM60-17===60V/17A | PM400-2.5===400V/2.5A | PM2000-0.5==2000V/0.5A |
1700W系列 | ||
PM10-170===10V/170A | PM80-21====80V/21A | PM500-3.4===500V/3.4A |
PM20-85====20V/85A | PM100-17===100V/17A | PM600-2.8===600V/2.8A |
PM30-56====30V/56A | PM150-11.2==150V/11.2A | PM1000-1.7==1000V/1.7A |
PM40-42====40V/42A | PM200-8.5===200V/8.5A | PM1200-1.4==1200V/1.4A |
PM50-34====50V/34A | PM300-5.6===300V/5.6A | PM1500-1.1==1500V/1.1A |
PM60-28====60V/28A | PM400-4.2===400V/4.2A | PM2000-0.85=2000V/0.85A |
